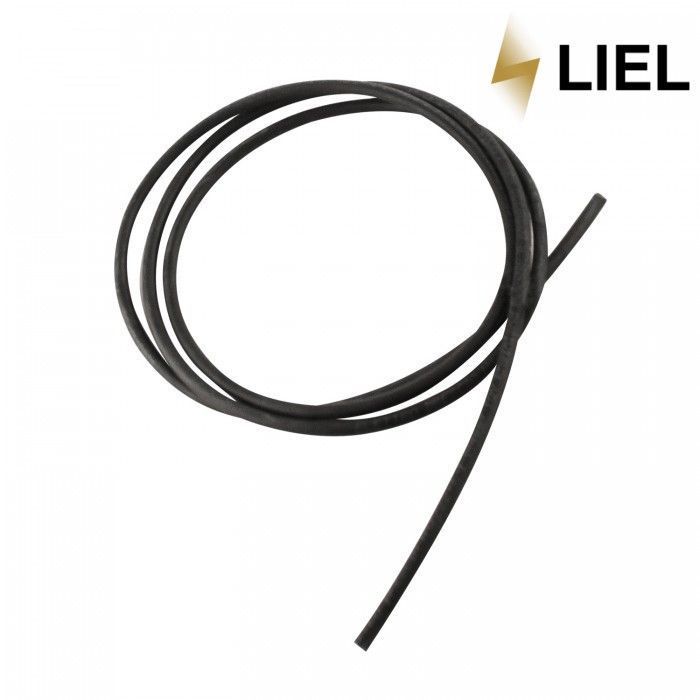

З'єднувальний кабель KBE Solar - гнучкий одножильний ізольований кабель у подвійній оболонці, який призначений для під'єднання фотоелектричних модулів.
Німецькі фотоелектричні кабели KBE Solar призначені для з'єднання сонячних панелей у фотоелектричних системах (сонячних електростанцій). Ці кабелі підходять для стаціонарних установок: як внутрішніх так і зовнішніх, а також у трубопроводах і для безпосереднього укладання в землю. Цей PV кабель має номінальну напругу змінного струму до 1000 В і номінальну напругу постійного струму до 1500 В. Їхній робочий діапазон температур від -40 °C до +90 °C (максимальна температура жил до + 120 °C).
З'єднання, використовувані в ізоляції та зовнішній оболонці кабелю, без схрещування й без галогенів, тому їх називають «шиті сонячні кабелі». Німецький кабель KBE Solar має подвійну ізоляцію, це підвищує безпеку його використання. Низький вміст речовин у оболонках кабелю, які під час горіння виділяють їдкий дим, роблять його придатним для використання в тих місцях, де леткі речовини становить небезпеку для життя людини в разі пожежі.
Сонячний кабель виробництва KBE пройшов такі тести та має відповідні сертифікати:
стійкі до озону відповідно до BS EN 50396;
не містять галогенів під час горіння відповідно до європейських стандартами EN 50525-1;
відповідають міжнаціональному стандарту CEI EN 60332-1-2 на нерозширення горіння, а також щільності диму відповідно до стандарту IEC 61034-2;
кабелі призначені для роботи за нормальної максимальної температури провідника 90 °C, але не більш ніж 20 000 годин за температури провідника 120 °C за допустимої температури довкілля 90 °C, це зумовлено стандартом EN 50618. ВАЖНО: Передбачений період використання за нормальних умов використання, зазначених у цьому стандарті, становить не менш ніж 25 років.
стійкість до ультрафіолетового випромінювання відповідно до стандарту EN 50289-4-17;
дротова луджена мідь відповідає стандартам IEC 60228 клас 5;
Правильний вибір електричного кабелю для з'єднання сонячних модулів і їх під'єднання до інвертора дає змогу уникнути непотрібних втрат. Переріз кабелю безпосередньо впливає на опір зони кабелю. Кабель має бути максимально коротким. Площа поперечного перерізу кабелів, що з'єднують різні прилади, має бути не менш ніж 0,15 мм2 на 1 метр і на кожен ампер. Оскільки з кабелем дуже великого перерізу важко поводитися, іноді доводиться миритися з вищими втратами. Якщо частина кабелю розташована просто неба, то він має бути стійким до поганих погодних умов і до ультрафіолетового випромінювання. Під час експлуатації в зонах підвищеного вмісту олій і речовин, кабель має бути оливостійким і стійким до хімічних речовин.
Сонячний кабель KBE Solar постачається у двох кольорах: червоний і чорний. Це дуже зручно під час монтажу великих СЕС із великою кількістю стрингів, тому що водночас є мінімальна ймовірність переплутати "плюс" і "мінус". Також на ізоляції кабелю є маркування і метраж, що спрощує підрахунок фактично витраченого кабелю у разі закінчення монтажа.
Виробник — німецька компанія KBE , яка є одним із провідних світових виробників кабельної продукції. Офіс і виробництво розташовані в Берліні. Весь процес виробництва здійснюється безпосередньо на підприємстві в Німеччині. Продукція має міжнародні та європейські сертифікати якості. Зверніть увагу, що KBE Elektrotechnik GmbH спеціалізується на виробництві електричних дротів и кабелей для фотоелектричної, автомобільної і побутової промисловості. З понад 15 ГВт встановленої потужності KBE є одним із провідних виробників сонячних кабелів.
Сертифіковано відповідно до EN 50618 (H1Z2Z2-K);
Номінальна напруга 1500 В (разом 1000 В);
Допускається безпосереднє укладання в землю завдяки високоякісним ізоляційним матеріалам;
Підвищена водостійкість і кращий опір ізоляції;
Висока механічна стабільність.
